本所声明  |  联系方式  |  中国科学院  |  数字认证(OA)   |  ARP  |  English  |  邮箱
新闻动态 > 科研动态

超强激光科学卓越创新简报

(第四百四十七期)

2023年11月17日

上海光机所在光学元件表面防污处理方面取得研究进展

近期，中国科学院上海光机所高功率激光元件技术与工程部吴卫平团队在超薄纳米光学元件表面防污处理方面取得研究进展。研究团队与复旦大学合作，提出通过将一种柔性瓶刷形有机硅聚合物单分子层原位接枝于光学基底表面，得到了一种具有耐污效果的新型“类液体”超滑薄膜。该透明超滑抗污薄膜在可见光区域透过率无显著下降，在红外区域透过率仅下降3%，是疏水表面领域全光谱内少有的高透过率方案，相关研究成果以“A fluffy all-siloxane bottlebrush architecture for liquid-like slippery surfaces”为题发表在Journal of Materials Chemistry A上。

光学元件（光学镜头、窗口、光伏面板等）在光学仪器、微电子、航空航天、能源和生物医学设备等领域都有重要应用。然而，光学元件在实际服役环境中极易遭受外界污染，从而降低窗口光学透过率，严重影响光学信号灵敏度，成像质量和可靠性。通过形成抗环境污染物且具有优良耐久性的防护层，对光学元件表面进行防护处理，可以使光学元件表面长期耐受外界污染。然而，不同的光学窗口需要在不同波段均保持高透过率。因此，表面防护层在达到防护效果的同时，需要保证光学元件本身的光学性能不受损失。

在本项研究中，研究人员设计了一种全新的类液体超滑薄膜，通过简单的两步法，即在基材表面的原位水解缩聚和随后进行的硅氢化反应，于基材表面逐步构筑了“以有机硅为主链和侧链”的柔性瓶刷型分子结构。不同于传统的特殊润湿性表面（超疏水、超疏油等），超滑薄膜无需制备表面微纳结构，且厚度在5 nm以内，因此对基材本身的光学性能几乎没有影响。此外，本研究得到的类液体超滑薄膜具有优异的动态滑液性能，即液体在表面的接触角迟滞极低，其分子接枝面密度更高，接触角迟滞更低仅9.4°，具有超高的宽光谱透明度。通过油滴、结冰、灰尘、耐磨等测试，验证了该表面在光学元件实际应用场景中的有效性和耐久性，具有广阔的应用前景。

本工作得到了国家自然科学青年和面上基金、科技部重点研发计划课题等项目的支持。

原文链接

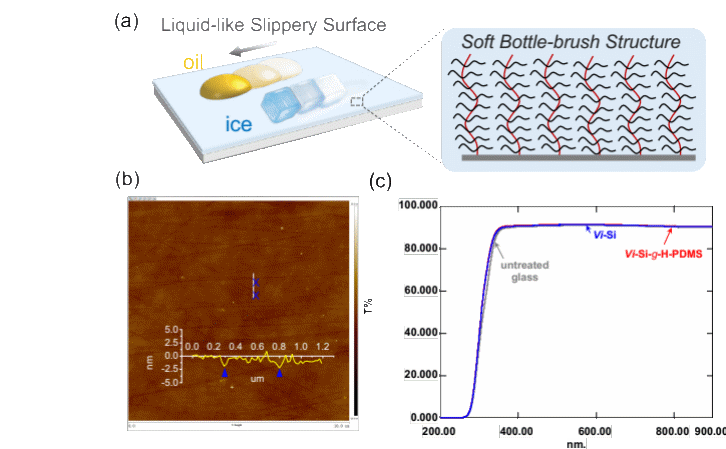

图1 （a）超滑薄膜结构示意图；（b）原子力显微镜照片；（c）石英基片处理前后的透射光谱。

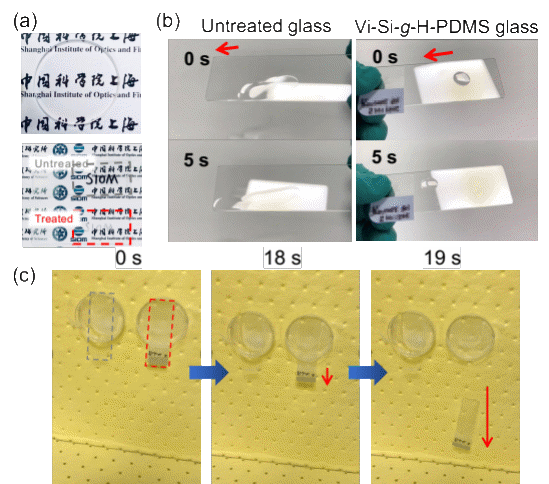

图2 （a）石英片表面处理后的实物照片以及处理前后抗污性能对比；处理前后（b）油滴（正己烷）在表面的滑动效果和（c）抗结冰效果对比。

附件下载：

copyright 2000- 沪ICP备05015387号-1
主办： 上海市嘉定区清河路390号(201800)

转载本站信息，请注明信息来源和链接。 沪公网安备 31011402010030号


上海光机所
微信公众号

尚光聚力
微信公众号
Baidu
map
